Токарные патроны, какие бывают и для чего, рассказываю как токарь.
03.08.2022
Патрон для токарного станка, какие бывают и для чего, рассказываю как токарь.
В одной из предыдущих статей, я касался такого довольно распространенного оборудования, как токарный станок. Для того, чтобы обрабатывать заготовку в станке, её нужно надёжно зафиксировать, сделать это можно при помощи нескольких приспособлений, в зависимости от вида заготовки.
Сегодня я расскажу, какие бывают токарные патроны и что в них можно зажимать.
Токарные приспособления делятся на два основных вида приспособлений:
· Для обработки в центрах- оправки;
· Приспособления для закрепления заготовок на шпинделе станка токарные патроны и планшайбы.
В этой статье, я рассмотрю какие патроны бывают, а бывает их несколько видов. Объединяет их то, что у них есть кулачки, однако виды патронов отличаются числом кулачков в зависимости от той или иной модели. Так же их отличает способ зажима кулачков, он может быть как ручной, так и гидро- пневмо- электрический.
Токарные патроны бывают:
· 2-х кулачковые самоцентрирующие;
· 3-х кулачковые самоцентрирующие;

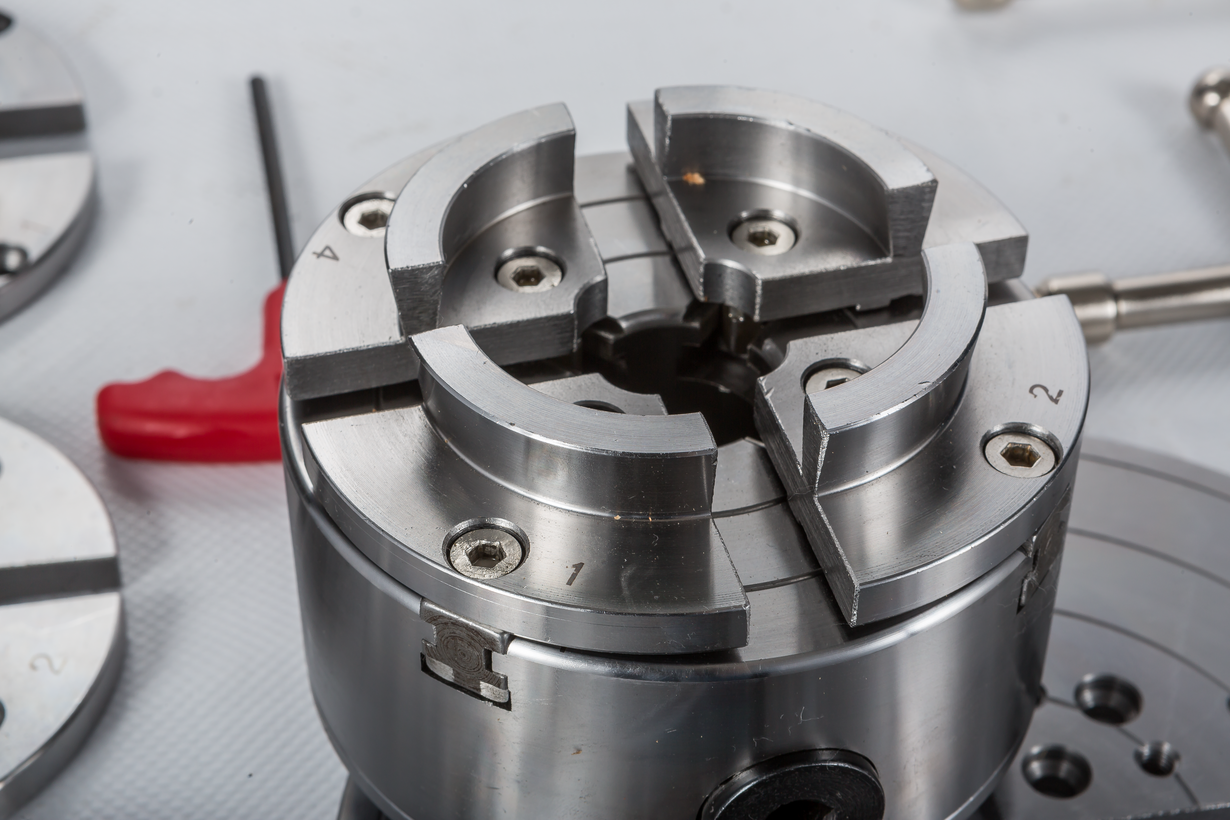

· 4-х кулачковый с отдельным приводом каждого кулачка;
· 6-ти кулачковый самоцентрирующий.
2-х кулачковые патроны применяются для зажима различных несимметричных или фасонных деталей, заготовок:
Арматуры, литых деталей, поковок. Патроны этого типа имеют достаточно простое строение: перемещение основных кулачков этого патрона осуществляется посредством винта, один конец которого, имеет правую резьбу, а другой левую. Соответственные резьбы имеются и в кулачках. Посредством вращения винта в ту или другую сторону осуществляется перемещение кулачков.
В 2-х кулачковом токарном патроне, силовой винт расположен сбоку кулачков, что позволяет пропускать через центральное отверстие корпуса патрона пруток или хвостовую часть индивидуальных заготовок. Винт установлен в подшипнике, который регулируется винтом. Зажимное устройство уравновешено противовесом, установленным на планшайбе.
В такой патрон можно зажимать например такие детали:
Или например такие:
Наиболее распространены 3-х кулачковые самоцентрирующие патроны.
Предназначены для закрепления круглых, шестигранных деталей. Так же при желании можно закрепить и прямоугольную, что я и сделал.
Отверстия были выполнены в трех кулачковом патроне на токарно-винторезном станке, к сожалению фото в патроне не сделал. Фото автора.
Устройство патрона, позволяет точно выставлять деталь по центру вращения шпинделя, просто зажав её кулачками. Это и является его популярностью, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто.
К тому же круглые и шестигранные заготовки и детали наиболее распространены на производстве.
Патрон имеет три гнезда для ключа, однако для работы используется всегда один, помеченный «0». Обычно, если нулевое гнездо расположить сверху, то внизу будет 1-й кулачок (или 3-й в некоторых импортных патронах). Номер кулачков обычно помечен на их нерабочей части, так же его можно определить, первый имеет самую близкую к центру гребёнку, второй — на шаг дальше и т. д.
Однако из-за особенности своей конструкции, несмотря на то, что основные движущиеся детали, спираль в патроне и зубчики на кулачках закалены, патрон со временем теряет точность из-за естественного износа, так же спираль и зубчики кулачков часто забиваются пылью, грязью, мелкой стружкой производственных помещений и требует регулярной чистки, для сохранения точности центрирования.
Вследствие нерегулируемого зазора в сопряжении с цилиндрической поверхностью шпинделя, у спирального диска не устранена полностью погрешность базирования на шпинделе, что в свою очередь не гарантирует при закреплении в патроне во всем диапазоне перемещения кулачков заданного биения заготовок.
|
